标题：减压阀压力特性试验机—减压阀压力性能测试台

一、产品概述

思明特生产的减压阀压力减压性能测试台是控制一定的压力和流量，通过计算机控制系统完成对压力的控制，在通过加持装置实现对阀门的自动减压和加压，并在测试的同事 可对测试数据和测试结果进行采集和记录，通过减压的检测过程，可以设定并检测其次数和相应的压力特性。

1）试验介质：清水、空气

2）流量台的出口压力：P＝1MPa

3) 流量台的出口流量：20∼3000g/s

4）测量精度：±1%以内

5）压力波动精度：0～1.2MPa 内≤2%

6）水路接口通径：DN40

7）水箱有效容积：1m³

8)过滤精度：≤14um μm

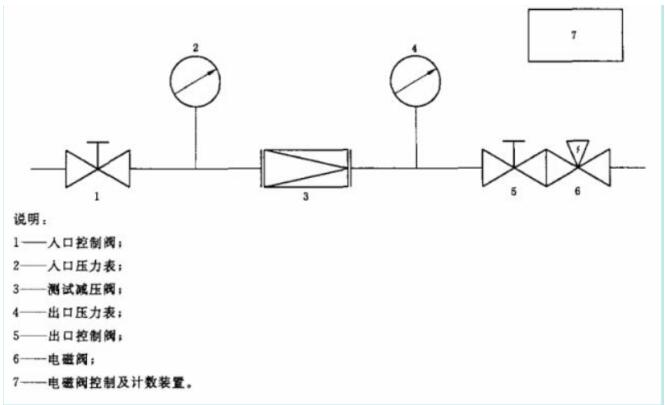

如图１所示， 将试样按正确方式安装在试验管路上。

在电磁阀６开启的情况下， 调节入口控制阀１和出口控制阀５， 使测试减压阀３的人Ｅｌ压力为

额定工作压力， 管道流量为企业规定的最大流量， 同时调整减压阀， 使初始出口压力为企业规定的最小

出口设定压力。

保持管道流量为企业规定的最大流量， 使减压阀人口压力在其额定工作压力的８０％～１０５％

之间变化． 至少记录５组不同人口压力下实测出口压力与初始出口压力的偏差值。

完成上述试验后， 在企业规定的最大流量下将减压阀初始出１２１压力调整为企业规定的最大出

口设定压力， 重新进行上述试验。
