标题：波纹管立式成型水压试验机的技术参数|波纹管成型水压机

一、 立式成型系统加工主要技术参数：

a） 波纹管成型直径：￠80-￠200mm。

b） 波纹管管坯长度：800 mm。

c） 成型波纹管的内压介质：水或乳化液等水溶性液体。

d） 液压成型压力：低压5MP-20MP,高压20MP-45MP。

e） 主缸推力：630KN。

f） 设备总功率：20KW。

二、 立式成型系统组成：

   立式成型系统由单柱液压机、水压机增压系统、专用工艺装备、辅助工装工具组成：

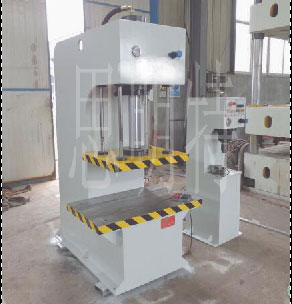

1、 单柱液压机1套。选用徐锻产品，单柱液压机由主机机身、油缸、动力机构、滑块行程限位装置、液压系统、电气控制系统、按钮操作台、包括可移动操作台等组成，本机电气采用PLC可编程控制器控制。

设备主要利用思明特增压泵进行对高压增压，再利用思明特压力控制系统完成对水压的控制 ，设备到压力停机，自动进入保压计时，计时完毕 自动泄压 ，从而完成整个试压过程。

产品名称	思明特水压控制台
产品型号	SUPC_JGXT_45选用思明特SUP_G_80增压泵）
基本原理	根据试样的不同压力，由增压泵输出高压，进行试样的校验。
	试验压力	0~45MPa（压力无级可调）
	控压精度	试验压力值上限的+2％，下限的-1％
	试验介质	水，乳化油，
	压力控制方式	半自动控制
	操作方式	半自动控制
	试样数量	单路控制试验压力和试验时间
	试样安装方式	高压胶管连接
结构组成	水箱，压力控制系统，增压系统，泄压部分。
适用范围	管件的试水压。



2）设备特点：

1、核心增压设备选用济南思明特增压泵，可轻松实现输出压力可调、可控。

2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。

3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

4、驱动气压范围：0.1-0.8 Mpa；且输出压力和驱动气压成正比。

5、配有进口压力传感器和智能数显表，能够精准显示压力和精确读数。

6、压力测试范围：5—45Mpa，根据客户实际需求，选择相对应的压力。

7、配有时间继电器 ，能够完成保压计时能功能。

8、配有移动水箱 ，方便移动进水水箱，

9、配有低压预压注水泵，能够对高压泵的供水和低压预压。

10、管路和阀门采用4mm通径，能够快速完成水压增压和控制。

11、采用60MPa的高压软管与控制台连接 ，能够有效控制控制台和液压机的距离。

12、采用手动泄压阀和自动泄压阀俩种泄压方式 ，安全可靠。

3）设备工作条件要求：

试验介质	清水
试验压力	0-45MPa
增压流量	650ML/min
驱动气压	0.2-0.8MPa
驱动流量	0.3-1立方/分钟
