思明特防爆壳体水压测试控制台（小型）

















设计单位：济南思明特科技有限公司

联系人：许友

手机：13969065356

QQ:   2715745800

微信：13969065356

电话：0531-88885633

网址：www.simingte.com

地址：济南市历城区开源里8号







公司简介

济南思明特科技有限公司成立于2008年，是一家专业设计、开发、制造和销售为一体的企业。占地面积3000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。技术人员包括cad、solidwors、电器人员，c#，labview软件开发人员。与美国FITOK、美国SSI等国外著名的阀门、传感器公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，产品具有国际竞争力，其中液体可实现压力450MPa，气体可实现140MPa的超高压力。思明特目前可提供从几KPa到几百兆帕压力的增压及实验系统。从成立以来一直专注于压力增压及检测行业，可提供整套系统解决方案。
公司主营产品：
增压泵：思明特气体泵、思明特液体泵等。
试验系统：气密性检测装置、爆破试测试装置、静压试验试验仪、脉冲试验台、密封测试检测系统、水压试验机、疲劳实验装置。
产品广泛应用于建筑、消防、给排水、汽车、石油、化工、冶金、电力、海洋、食品、造纸、环保、燃气、医药、水利等行业。

Ji'nan super Technology Co., Ltd. was founded in 2008, is a professional design, development, manufacturing and sales for the integrated enterprise. Covers an area of 3000 square meters. The company with the United States FITOK, SSI of the United States and other foreign famous valve, sensor company strong technical cooperation, the introduction of the design, with the international standards development and enterprise management mode, products with international competitiveness, in which liquid can realize pressure 450MPa, ultra high pressure gas can be realized 140MPa. Super currently available from several KPa to several hundred MPa pressurization system and experimental pressure. From its inception has been to focus on the pressure booster and testing industry, can provide the whole system solutions.



概  述

济南思明特开发的外壳水压试验机可以进行防爆外科水压试验试验,根据GB_3836[1].2-2010爆炸性气体环境用电气设备_第2部分中的15.1.2.静压试验，打压压力1-1.5Mpa，设定时间达到时间后自动卸压，夹紧力最高吨位400T，广泛用于各种防爆电器外壳，防爆开关，变频器，软启动开关等壳体的水压试验。

设备特点

1、核心增压设备选用济南思明特增压泵，可轻松实现输出压力可调、可控。

2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。

3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

4、驱动气压范围：0.2-0.8 Mpa；且输出压力和驱动气压成正比。

5、耗气量：0.3-1m³/min

6、压力使用范围：0——3MPa，根据客户实际需求，选择相对应的压力。

7、压力具有无极可调。



技术参数





产品名称	思明特防爆壳体水压测试台（小型）
产品型号	SUPC_XT_3压力段内，无极可调）
基本原理	根据试样的不同压力，由调节阀调节输出高压压力，从而进行试样的校验。
	试验压力	0~3MPa
	控压精度	试验压力值上限的+2％，下限的-1％
	试验介质	水
	压力控制方式	手动控制
	操作方式	手动控制
	试样数量	单路增压
	试样安装方式	手动
结构组成	压力控制系统，手动操作控制。
适用范围	水压测试，高压动力源，水压控制台。

产品1（手动按钮控制）

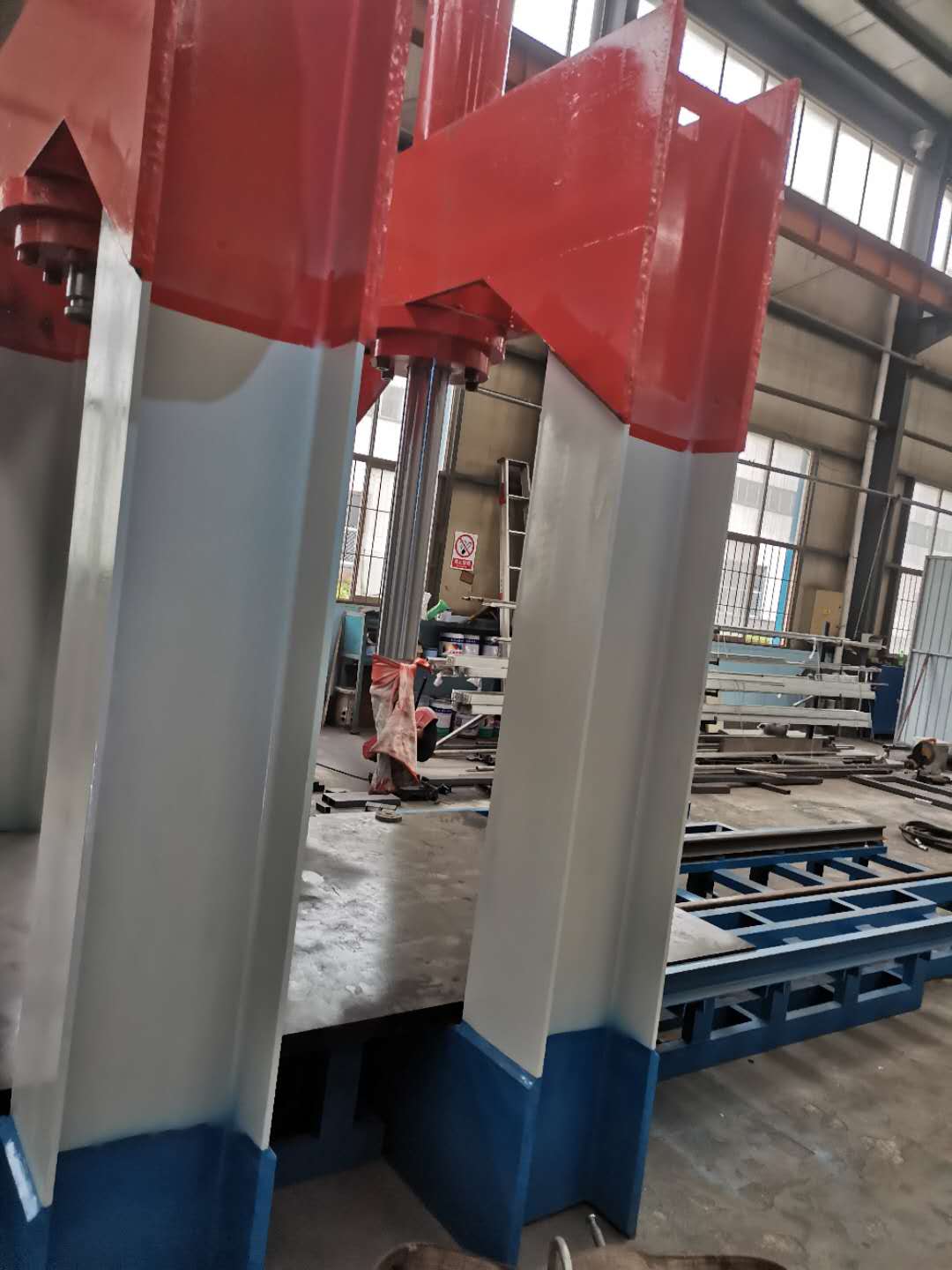

试验台外形（设备图片仅供参考，具体以产品为准）。



配置清单



名称	单位	数量	备注
增压泵	台	1	思明特（SUPC_G_5)
空气调压阀	个	1	台湾亚德客
空气截止阀	个	1	台湾亚德客，用于打开开关
空气压力表	个	1	显示空气压力，上海仪川
高压压力表	个	1	防震油压表，
机箱	个	1	喷塑机箱
高压卸压阀	个	1	上海阀门总厂
不锈钢接头	个	若干	用于箱内连接
不锈钢管	根	若干	用于连接压力表阀门等
不锈钢三通	个	1	316L材质
不锈钢四通	个	1	316L材质
高压胶管	根	1	用于高压输送
高压接头	个	1	用于测试件连接







技术参数

试验介质	水/乳化油等液体。
试验压力	0-3mpa
输出工位	1
增压流量	2.6L/min（高压增压）
驱动气压范围	0.2-0.8MPa（根据压力调节的范围）
驱动空气流量	0.3-1立方/分钟
高压出口	14*15公制螺纹
