标题:线缆的纵向横向水压测试装置

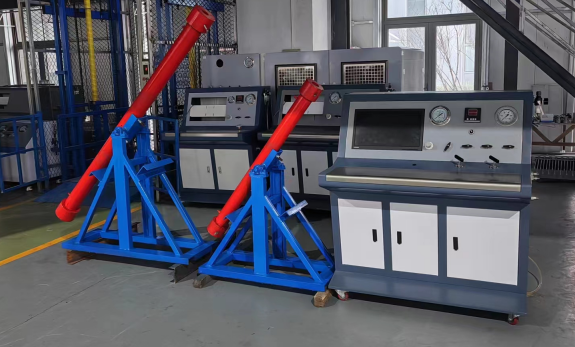

线缆的纵向横向水压测试装置

线缆的纵向和横向水压测试是一种用于评估电缆在水下或潮湿环境中性能的检测方法。这些测试通常用于确保电缆密封性、耐水性和在特定条件下的机械强度,以确保其在实际应用中的安全性和可靠性。以下是关于线缆纵向和横向水压测试的详细介绍,包括测试目的、设备组成、技术参数和操作流程。

1. 测试目的

  • 评估密封性: 确保线缆的接头和外护套在水压作用下不发生泄漏。
  • 测试耐压能力: 验证线缆在不同水压下的抗压性能,确保其在实际应用时能承受环境压力。
  • 模拟环境条件: 在实际使用条件下对线缆进行测试,了解其在潮湿或水下环境下的表现。

2. 设备组成

  • 水压测试机: 用于模拟水压环境的设备,能够精确控制水的压力和温度。
  • 压力容器或水槽: 用于盛装水并容纳待测试的线缆,通常配备透明观测窗以便观察测试过程。
  • 水泵: 用于将水加压至所需测试压力的设备。
  • 压力监测系统: 包括压力传感器和显示仪器,用于实时监测水压变化。
  • 夹具和支架: 用于固定线缆,确保测试过程中线缆的位置稳定。

3. 技术参数

  • 测试压力范围: 线缆的纵向和横向水压测试通常在0-10 MPa(可根据具体要求调整)。
  • 测试时间: 通常设定为30分钟到1小时,以便观察在水压作用下的性能变化。
  • 线缆直径: 根据待测线缆的规格,适配相应的测试设备(如最大直径可达100 mm或更大)。
  • 水温: 测试水温一般设定为室温(20°C)或根据实际应用需求调整。

4. 操作流程

纵向水压测试

  1. 准备工作: 确认待测线缆的完整性,检查测试设备的功能和状态。
  2. 安装线缆: 将待测试的线缆固定在测试夹具中,确保其位置稳定。
  3. 加水并加压: 将水注入压力容器,启动水泵,逐步提高水压至设定值。
  4. 监测压力: 在测试过程中,实时记录压力变化,观察线缆的状态。
  5. 结果分析: 测试完成后,检查线缆是否有泄漏或损坏现象,记录测试数据。

横向水压测试

  1. 准备工作: 确认线缆的安装与固定工作。
  2. 充水: 将水注入测试水槽,并确保水位覆盖线缆的横向部分。
  3. 施加横向压力: 使用夹具施加横向压力,模拟实际环境中的水压作用。
  4. 监测状态: 观察线缆在横向水压下的表现,记录任何变形或损坏。
  5. 结果分析: 完成测试后,检查线缆的密封性和结构完整性。

5. 安全注意事项

  • 个人防护: 测试过程中的操作人员应穿戴适当的防护装备。
  • 设备检查: 定期检查测试设备,确保其正常运行,防止意外事故。
  • 水处理: 确保用于测试的水是干净的,以防止对线缆造成污染。

通过这些测试,可以确保线缆在潮湿或水下环境中的安全性和耐用性,从而提高其在实际应用中的性能。如果您有特定的需求或想进一步了解某些细节,欢迎随时询问!
