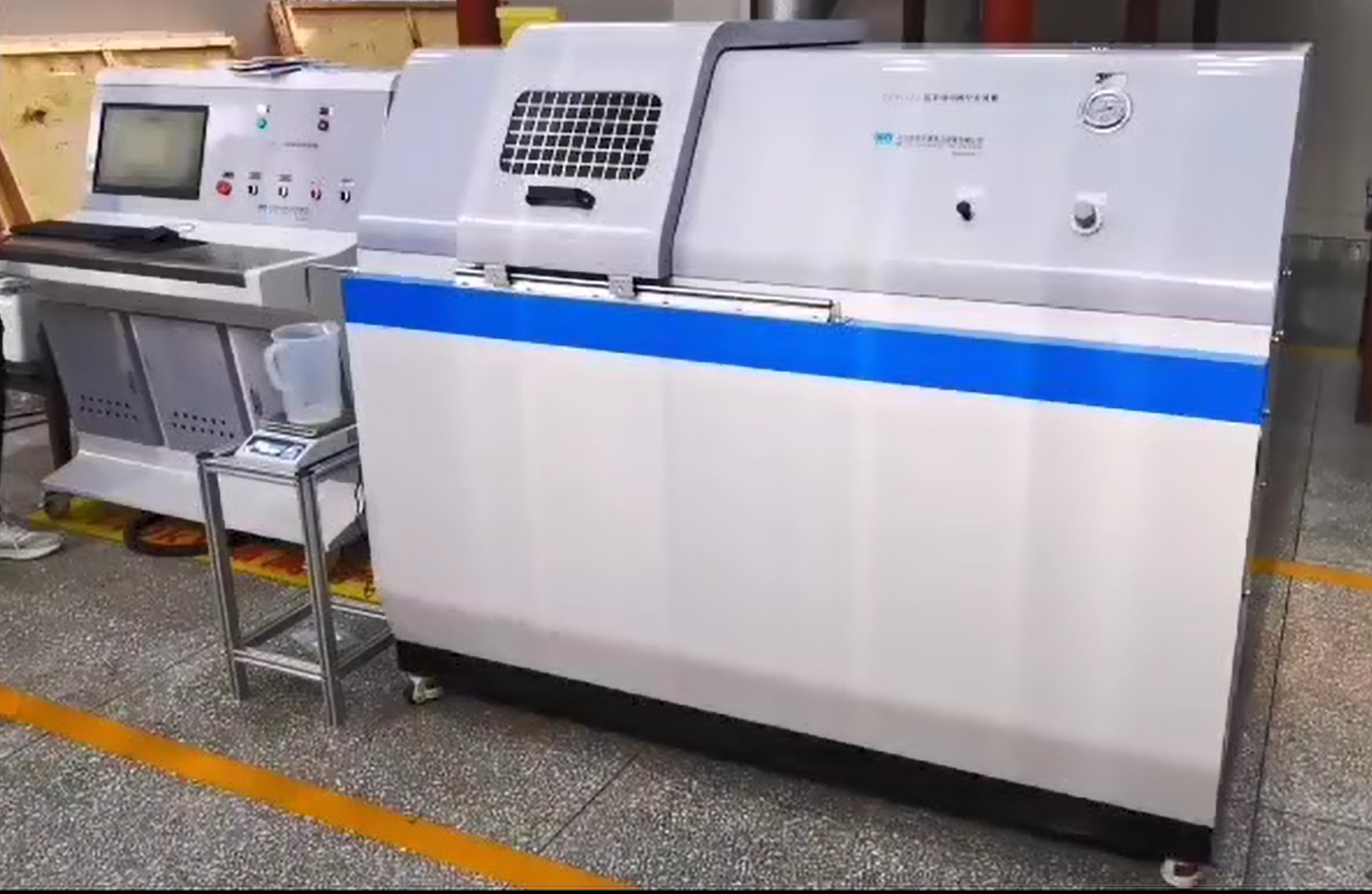

标题：瓦斯继电器校验台-瓦斯继电器测试台

序号	参数名称	招标人要求值	单位	保证值
1	物料名称	瓦斯继电器校验仪
2	制造厂（商）	思明特科技	台
3	产品型号规格	SUPC_WSX_30	1
4	工作温度	-10℃～+40	℃
5	相对湿度	≤80%	-
6	工作电压	AC380V（50Hz）	V
7	最大输入功率	4.5	kW-
8	流速检测范围	Φ80：0～2.1 m/s；Φ50： 0～3.1 m/s； Φ25： 0～4.1 m/s	m/s-
9	气体容积检测范围	0～999	mL
10	通讯方式	RS232/485通讯
11	密封性能校验压力	0.1～0.25 （可任选）	MPa
12	时间	2 ～ 60（可任选）	min-
13	安装方式	分体式设计	-
14	使用范围	室内	-

瓦斯继电器校验台是一种用于检测和校准瓦斯继电器的专业设备，主要应用于电力变压器和油浸电气设备的安全运行。瓦斯继电器是监测变压器内部故障的重要保护装置，其准确性和灵敏度对设备的安全至关重要。以下是瓦斯继电器校验台的详细概述：

1. 主要功能

瓦斯继电器校验台的主要功能是模拟变压器的实际运行条件，对瓦斯继电器进行测试和校准，确保其在实际使用中的可靠性和准确性。其核心功能包括：

· 压力测试：模拟瓦斯继电器在不同气体压力下的反应，以检测其动作特性。

· 动作灵敏度测试：评估瓦斯继电器对气体积聚的灵敏度，确保其能够及时响应异常情况。

· 信号输出校准：检查继电器在不同工况下的信号输出是否准确。

· 密封性测试：检测瓦斯继电器的密封性能，防止气体泄漏影响其工作。

2. 结构组成

瓦斯继电器校验台通常由以下几个主要部分组成：

· 压力源系统：用于提供可调节的气体压力，模拟变压器内部的气体环境。

· 测试工位：固定瓦斯继电器的位置，确保测试过程中其稳定性。

· 压力传感器：用于精确测量和控制气体压力，确保测试条件的准确性。

· 控制系统：用于设定测试参数、自动化测试过程，并记录测试数据。

· 数据处理系统：用于收集、分析测试数据，生成校验报告。

3. 试验过程

瓦斯继电器的校验过程通常包括以下几个步骤：

1. 安装继电器：将待测的瓦斯继电器安装在校验台上，确保安装正确、牢固。

2. 设定测试参数：通过控制系统设定气体压力和其他测试条件。

3. 执行测试：逐步增加气体压力，监测继电器的动作情况，并记录其动作压力和时间。

4. 数据分析：根据测试结果，对继电器的灵敏度、响应时间等进行评估。

5. 校准调整：根据测试数据，必要时调整继电器的设定值，以保证其工作在最佳状态。

4. 应用领域

瓦斯继电器校验台主要应用于以下领域：

· 电力行业：对变压器和油浸电气设备中的瓦斯继电器进行定期校验，确保设备的安全运行。

· 变电站维护：作为日常维护的一部分，对现场使用的瓦斯继电器进行检测和校准。

· 设备制造厂：在瓦斯继电器生产过程中进行质量控制和出厂前的校验。

· 科研机构：用于研究和开发新型瓦斯继电器，提高其性能和可靠性。

总结

瓦斯继电器校验台是确保电力变压器和油浸电气设备安全运行的重要工具。通过精确的测试和校准，可以有效保障瓦斯继电器的可靠性，避免因继电器故障导致的重大设备损坏或电力中断事故。
