沟槽管件承载力矩试验台（Grooved Fitting Torque Test Bench）是一种用于测试和评估沟槽管件在承受扭矩、压力等外力作用下性能的设备。沟槽管件广泛应用于供水、供气、暖通空调（HVAC）和工业管道系统中，其安装和使用过程中，管件的承载力矩性能直接影响到管道系统的可靠性、密封性以及长期使用的稳定性。因此，通过专门的承载力矩试验台进行测试和验证，能够确保沟槽管件在实际应用中的性能符合设计要求，避免由于质量问题导致的事故或故障。

一、沟槽管件承载力矩试验台的作用

沟槽管件承载力矩试验台的主要作用是对管件进行负载、扭矩和压力等多维度的测试。通过模拟不同的使用环境，检验沟槽管件在高负荷、高压或高扭矩条件下的工作性能，从而评估其在管道系统中的可靠性和安全性。具体来说，试验台的作用包括：

1. 验证管件的强度和稳定性：沟槽管件在安装过程中，可能会承受一定的外力（如机械扭矩、管道的热膨胀力、压力等）。试验台通过施加这些负荷来模拟实际使用环境，验证管件的强度和稳定性。

2.


3. 确保连接质量：沟槽管件的连接方式是通过特殊的槽口和锁紧装置完成的，连接的密封性和牢固性直接影响到管道系统的安全运行。试验台可以测试这些连接部分在扭矩作用下的承载能力，确保连接部件不发生松动、泄漏或失效。

4. 提高产品质量：通过对沟槽管件进行严格的承载力矩测试，能够检测出潜在的设计缺陷或制造缺陷，进而优化产品设计和制造工艺，提升产品质量。

5. 符合行业标准：沟槽管件的质量需要符合一定的行业标准（如ISO、ANSI、API等），承载力矩试验是一个关键的质量控制环节，帮助制造商和设计方确保产品符合相关标准。

6. 提高管道系统的安全性和可靠性：通过系统的测试和验证，能够确保沟槽管件在长期使用过程中不发生断裂、松动或泄漏，进而提升整个管道系统的安全性和可靠性。

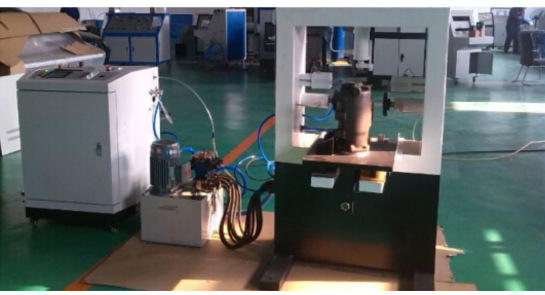

二、沟槽管件承载力矩试验台的结构与组成

沟槽管件承载力矩试验台通常由多个部件组成，这些部件共同工作以完成对沟槽管件的测试。其主要结构组成如下：

1. 试验台主体框架

试验台的主体框架是承载整个试验过程的基础，通常采用高强度钢材或铝合金等材料制造。框架需要足够稳固，以承受在测试过程中施加的高负载。结构设计要充分考虑设备的安全性、稳定性和操作方便性。

2. 扭矩施加装置

扭矩施加装置是试验台的核心部分，主要负责在管件上施加预定的扭矩。它通常由电动或液压驱动系统组成，能够根据试验要求精确地控制扭矩大小。常见的扭矩施加方式有：

• 电动扭矩驱动装置：通过电机和减速装置驱动，能够平稳地施加较大的扭矩。
• 液压驱动装置：利用液压系统提供更大的力矩，并且可以精确控制施加的力量。

施加装置通常配有调节系统，可以根据不同的试验需求调整扭矩的大小和施加的速度。

3. 力传感器与测量系统

力传感器用于实时监测施加在管件上的扭矩大小。它能够精确地测量并记录管件所承受的最大扭矩，确保测试数据的准确性。常见的力传感器类型包括：

• 扭矩传感器：专门用于测量扭矩大小的传感器，通常配有高精度的数字显示系统，用于实时显示测试过程中管件所受的扭矩。
• 应变片传感器：可以测量施加在管件上的应力和变形，通过分析数据来推算出扭矩的大小。

4. 管件固定装置

管件固定装置用于确保沟槽管件在测试过程中不会因施加的扭矩而发生位移或脱落。固定装置设计通常考虑到管件的尺寸和形状，能够牢固地将管件夹紧，避免试验中出现不必要的误差。

5. 温度和压力监测装置

在一些特殊应用场合，沟槽管件可能会在高温或高压条件下工作，因此试验台还可能配备温度和压力监测装置，用于实时监测试验过程中管件所受的温度和压力条件，确保测试结果的可靠性。

• 温度传感器：用于监测试验过程中管件及周围环境的温度。
• 压力传感器：用于测试管道系统的内部压力，模拟管道在工作状态下的实际压力条件。

6. 数据记录与分析系统

数据记录与分析系统能够对试验过程中所有的参数（如扭矩、应力、温度、压力等）进行实时采集、存储和处理。这些数据对后期的分析、报告生成及产品优化至关重要。通常，现代的试验台配备计算机控制和自动化系统，能够自动完成测试过程，并生成详细的报告。

三、沟槽管件承载力矩试验台的测试项目

沟槽管件承载力矩试验台通常进行以下几项测试：

1. 扭矩承载力测试

这一测试的目的是验证沟槽管件在高扭矩作用下的承载能力。试验台通过逐步施加扭矩，直到管件发生变形或失效，记录下管件的承载极限。测试过程通常包括：

• 扭矩增量测试：逐步增加施加的扭矩，并观察管件在不同扭矩下的反应，直到出现变形、破裂或松动。
• 瞬时扭矩测试：快速施加瞬时扭矩，评估管件对瞬时高扭矩的耐受性。

2. 扭矩-密封性能测试

在一些应用场合，管件的密封性非常重要。试验台可以通过施加一定的扭矩并观察管件是否保持密封性。该测试对于防止管道系统漏水、漏气等事故至关重要。

3. 抗松动能力测试

通过模拟管件在长时间使用过程中可能会遭受的外力影响，测试其抗松动能力。在高扭矩作用下，观察管件是否能够保持牢固连接，防止松动或泄漏。

4. 温度与压力综合测试

对于一些特殊应用环境，沟槽管件需要在高温或高压条件下使用，试验台能够模拟这些极端条件下的工作环境，验证管件的耐高温、耐高压以及在极限条件下的性能。

5. 疲劳测试

在管道系统长期运行中，管件可能会受到重复的机械扭矩作用，疲劳测试用于验证管件在长时间、高频次的扭矩作用下是否会发生疲劳损伤。

四、沟槽管件承载力矩试验台的应用领域

沟槽管件承载力矩试验台主要应用于以下领域：

1. 管道安装与施工：用于测试管道系统中所有沟槽管件的承载力矩，确保安装过程中的稳定性和安全性。
2. 产品质量检测与控制：制造商通过承载力矩试验台来控制产品质量，确保每一件沟槽管件都能满足设计要求。
3. 科研与开发：用于新型沟槽管件的研发和测试，帮助工程师优化设计并提高产品性能。
4. 标准制定与验证：各种管道行业标准（如ISO、ANSI等）中常常包含管件承载力矩的要求，试验台用于验证产品是否符合这些标准。
