标题：气动液压站-气动水压站

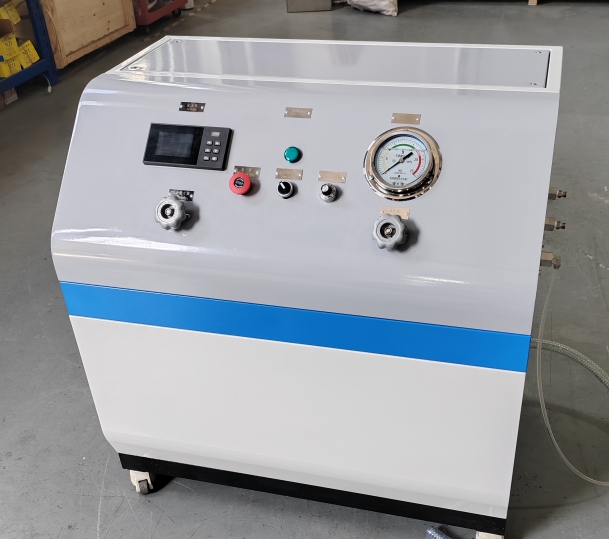

气动液压站（Pneumatic Hydraulic Power Unit） 是一种结合了气动和液压技术的动力装置，主要用于将压缩空气的能量转换为液压能，驱动液压执行元件（如液压缸、液压马达）工作。它适用于需要高压、精确控制但气源方便的场合，兼具气动的清洁性和液压的高功率密度优势。
一、基本组成
-
气动部分
-
气源处理元件：过滤器、减压阀、油雾器（三联件），确保压缩空气清洁、压力稳定。
-
气动泵（增压器）：核心部件，通过压缩空气驱动活塞往复运动，将低压气体能量转换为高压液体压力。
-
-
液压部分
-
液压油箱：存储液压油，带液位计和过滤装置。
-
控制阀组：方向阀、压力阀、流量阀，用于调节液压执行元件的动作。
-
蓄能器（可选）：稳定系统压力，减少脉动。
-
-
辅助元件
-
压力表、管路、接头、安全阀等。
-
二、工作原理
-
能量转换：压缩空气推动气动泵的活塞，活塞通过机械连接驱动液压柱塞，将液压油加压输出。
-
压力放大：利用气动泵的面积差（大活塞面积/小活塞面积），实现气压到液压的压力倍增（如1:10的增压比）。
-
执行控制：高压液压油经阀组控制，驱动液压缸或马达完成直线或旋转运动。
三、特点与优势
-
优点
-
高压输出：可达几十至几百MPa，远高于纯气动系统。
-
节能环保：利用工厂现有气源，无需额外电力驱动高压液压泵。
-
无火花风险：适合易燃易爆环境（如矿山、化工）。
-
结构紧凑：比传统液压站体积小，维护简单。
-
-
缺点
-
效率较低：能量经过两次转换（气→机械→液压），总效率约30%~50%。
-
流量受限：气动泵的流量通常较小，适合间歇性工作。
-
噪声较大：气动部件工作时可能产生噪音。
-
四、典型应用场景
-
高压测试：阀门、管道的耐压试验。
-
夹紧装置：机床、夹具的高压夹持。
-
特种设备：汽车拆解机、电缆压接机。
-
危险环境：石油、化工领域的防爆设备。
五、选型要点
-
压力需求：根据执行元件的工作压力选择增压比。
-
流量需求：气动泵的排量需匹配动作速度要求。
-
气源条件：压缩空气压力（通常0.4~0.8MPa）和供气量。
-
介质兼容性：液压油类型（矿物油、合成油等）与密封材料的匹配。
六、维护与故障处理
-
日常维护
-
定期检查气源处理元件的排水和润滑。
-
保持液压油清洁，定期更换滤芯。
-
-
常见故障
-
压力不足：气源压力低、增压器密封磨损。
-
流量下降：气路堵塞、液压油粘度过高。
-
七、与传统液压站对比
| 对比项 | 气动液压站 | 电动液压站 |
|---|---|---|
| 动力源 | 压缩空气 | 电动机 |
| 压力范围 | 中高压（依赖增压比） | 可覆盖超高压（如70MPa以上） |
| 适用环境 | 防爆、潮湿环境 | 需防电火花 |
| 成本 | 初期成本低，能耗较高 | 初期成本高，效率较高 |
总结：气动液压站是气动与液压技术的巧妙结合，适合特定工况下的高压需求，尤其在防爆和节能场景中具有不可替代性。设计时需综合考虑压力、流量及系统效率的平衡。
