标题：盆式绝缘子水压测试系统-绝缘子水压测试装置

盆式绝缘子是高压开关设备（如GIS）中的关键部件，其密封性和机械强度直接影响设备的安全运行。水压测试系统用于验证绝缘子在高压环境下的性能，确保其无渗漏、无变形或破裂。以下是盆式绝缘子水压测试系统的核心要点：

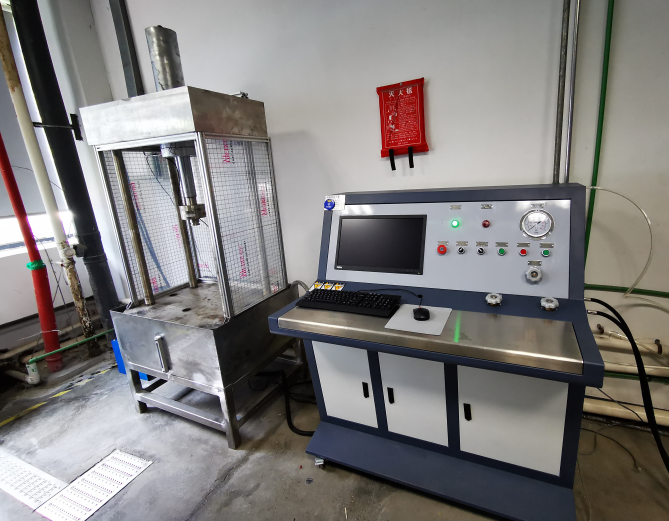

1. 系统组成

• 压力源：高压水泵或增压装置，提供稳定可控的水压（通常为设计压力的1.3-1.5倍）。

• 测试容器：密封腔体，用于固定绝缘子并注水加压。

• 压力传感器：实时监测压力值，精度需达±0.5% FS。

• 控制系统：PLC或计算机控制，设定压力曲线、保压时间（如30分钟）及自动泄压。

• 数据采集：记录压力、时间、温度等参数，生成测试报告。

• 安全防护：泄压阀、爆破片和防护罩，防止超压风险。

2. 测试流程

1. 预处理：清洁绝缘子表面，检查无可见缺陷。

2. 安装固定：将绝缘子置于测试腔，确保密封圈无泄漏。

3. 注水排气：注满去离子水并排尽空气。

4. 加压阶段：分段加压至目标值（如0.5 MPa→1.0 MPa→1.5 MPa），每级稳压2分钟。

5. 保压测试：维持目标压力（如1.5倍额定压力）30分钟，观察压力降（应≤5%）。

6. 泄压检查：缓慢泄压后取出绝缘子，检查形变、裂纹或渗漏。

3. 关键参数

• 测试压力：通常为额定压力的1.3-1.5倍（依据IEC 62271-1或GB/T 11023）。

• 介质温度：常温水（20±5℃），避免热应力影响。

• 合格标准：无渗漏、无永久变形、压力降达标。

4. 注意事项

• 安全第一：远程操作，避免人员靠近高压区域。

• 水质要求：使用去离子水防止电化学腐蚀。

• 环境控制：测试环境温度稳定，避免热胀冷缩干扰结果。

• 设备校准：定期校验压力传感器和流量计。

5. 常见问题与解决

• 压力不稳：检查水泵密封性或管路泄漏。

• 渗漏现象：确认密封圈完好或绝缘子存在微裂纹（需X光或超声复检）。

• 数据异常：排除传感器故障或环境振动干扰。

6. 行业标准

• IEC 62271-1：高压开关设备通用测试要求。

• GB/T 11023：高压开关设备六氟化硫密封试验方法。

• DL/T 617：气体绝缘金属封闭开关设备技术条件。

通过严格的水压测试，可有效筛选出存在缺陷的盆式绝缘子，确保其在长期运行中耐受机械应力和环境变化。如需更详细的方案设计或设备选型建议，可进一步提供具体参数（如绝缘子尺寸、额定压力等）
