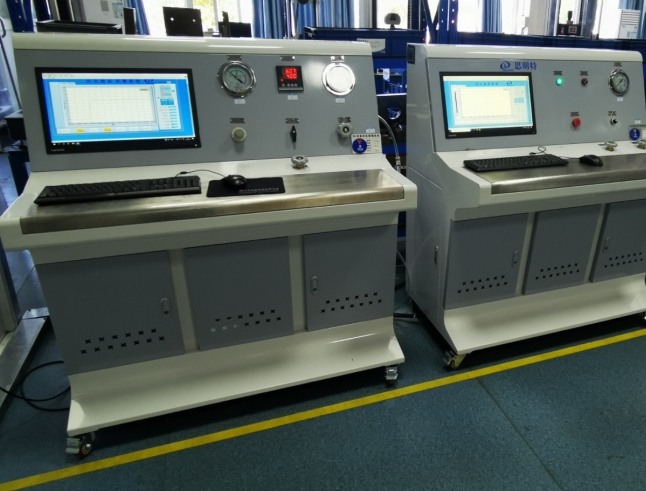

标题：加液口、加气口的水压强度试验机-气密性试验机

一、设备功能概述

1. 水压强度试验：

   • 测试加液口/加气口在高压水下的耐压性能和结构强度（如 5-30 MPa）。

2. 气密性试验：

   • 检测接口在高压气体下的密封性能（如 0.5-5 MPa）。

3. 自动化测试：

   • 支持自动加压、保压、泄压，实时记录压力曲线和泄漏率。

   •


二、技术参数

三、设备结构设计

1. 核心组件

• 高压泵系统：

  • 水压试验采用 柱塞泵（0-30 MPa），气密性试验采用 气体增压泵（0-5 MPa）。

• 测试工装：

  • 定制化夹具，适配不同规格的加液口/加气口（如螺纹式、快插式）。

• 密封结构：

  • 采用 金属密封圈 或 氟橡胶密封，耐高压且防腐蚀。

• 安全防护：

  • 超压自动泄压阀、防爆玻璃观察窗、急停按钮。

2. 控制系统

• PLC+触摸屏：

  • 设定压力、保压时间、泄漏率阈值等参数。

• 数据采集：

  • 高精度压力传感器（±0.1% FS），实时记录压力变化。

• 报警功能：

  • 压力异常、泄漏超标时自动报警并停机。

四、测试流程

1. 水压强度试验

1. 安装样品：

   • 将加液口固定在测试工装上，确保密封。

2. 加压：

   • 以 2 MPa/s 速率加压至目标值（如20 MPa）。

3. 保压：

   • 保持压力 5分钟，观察是否泄漏或变形。

4. 泄压检查：

   • 缓慢泄压后，检查接口是否有永久变形或裂纹。

2. 气密性试验

1. 安装样品：

   • 连接气源，确保密封。

2. 加压：

   • 以 0.5 MPa/s 速率加压至目标值（如3 MPa）。

3. 保压检测：

   • 保持压力 3分钟，检测压力降或使用气泡法检查泄漏。

4. 结果判定：

   • 泄漏率≤ 0.1 mL/min 为合格。

五、设备优势

1. 高精度控制：

   • PID闭环控制，压力波动≤±0.5%。

2. 多功能集成：

   • 一台设备兼容水压强度和气密性测试。

3. 安全可靠：

   • 符合 GB/T 19624 压力容器测试标准。

4. 定制化服务：

   • 可根据客户需求调整压力范围、工装夹具和测试软件。

六、应用场景

• 新能源汽车：电池包加液口密封性测试。

• 化工设备：阀门、管道接口的耐压验证。

• 航空航天：燃料加注口的高压强度测试。
