快速连接器-液压接头流量流阻测试系统
浏览：次 2024-05-25 17:37:52
标题：快速连接器-液压接头流量流阻测试系统 测试项目：压力降试验项目吗，流阻压差测试台

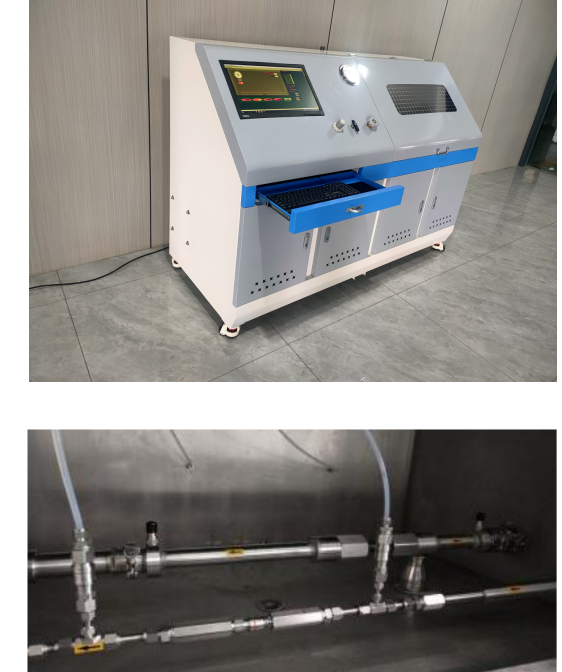

思明特生产的快速连接器-液压接头流量流阻测试系统是用于检测接头的压力降测试，流阻压差测试，流量测试的检测项目，配有计算机可实现定点测试，形成流量曲线和差压曲线比对值，并输出测试数据和报告；
1、设备特点
1、核心增压设备选用变频控制系统，可轻松实现输出压力任意可调、可控。
2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。
3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。
4、压力测试范围：0—1Mpa，根据客户实际需求，选择相对应的压力。
5、可计算机采集试验压力。输出试验报告，保存excel表格数据。
6、流量1.5~20L/min,，根据宽泛流量的范围，具体见原理图。
7、循环水箱容积：50L
2、技术参数
|
产品名称 |
流阻水压试验机 |
|
|
产品型号 |
SUPC_LZSY_1 |
|
|
基本原理 |
由高压泵进行打压，通过计算机实现压力控制。输出试验报告。 |
|
|
参数 |
试验压力 |
0.5MPa， |
|
流阻范围 |
300kpa， |
|
|
流量范围 |
2~25L/min |
|
|
控压精度 |
试验压力值上限的+2％，下限的-1％ |
|
|
压力值分辨率 |
1KPa |
|
|
压力传感器 |
试验压力采样频率1秒 |
|
|
试验介质 |
水乙二醇混合液/水 |
|
|
压力控制方式 |
减压阀控制/节流阀控制 |
|
|
数据采集 |
电脑软件 |
|
|
试样数量 |
1路控制试验压力和试验时间 |
|
|
流量 |
1个阶段的流量范围 |
|
|
结构组成 |
动力系统，压力控制系统，工件安装装置，手动控制 |
|
|
适用范围 |
快速接头，水密接插件，快速连接器， |
|
