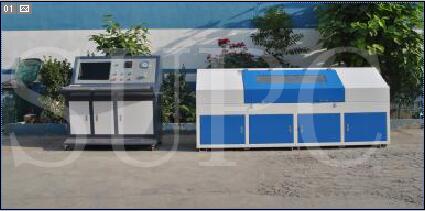

标题：瓦斯继电器校验台/气体继电器测试台
一、适用范围：
瓦斯继电器校验台/气体继电器校验台是用于检测气体继电器的压力，流量/流阻，容积的测量参数，瓦斯继电器又称为气体继电器是变压器的一种保护装置，介质是变压器油脂，分为口径为25 50 80的测试口径。核心的主要的参数：油流检测整定范围，Φ80:0.7-1.5m/s，Φ50:0.6-1.2m/s，Φ25:1.0-1.5m/s，密封性能试验：0.1～0.300kPa试验介质：各类变压器油；数据处理软件，可以电脑显示压力曲线，记录整个试验过程数据，打印报告。能够有效对测试产品的测试参数进行确认和分析；
二、详细要求
|
产品名称 |
瓦斯继电器试验台 |
|
|
产品型号 |
SUP_WSX_30 |
|
|
基本原理 |
被测件通过液压夹紧，并通过压力传感器，流量计，温度传感器等采集相关数据，系统软件自动记录数据，并判断被测件合格与否 |
|
|
|
试验压力 |
0.1-0.25MPa（可以调节） |
|
控压精度 |
试验压力值上限的+2％，下限的-1％ |
|
|
试验介质 |
空气、变压器油 |
|
|
压力控制方式 |
计算机控制 |
|
|
环境温度 |
常温 |
|
|
试样数量 |
1路控制试验压力和试验时间 |
|
|
试样安装方式 |
自动夹紧 |
|
|
结构组成 |
密封试验系统、容积试验系统、流速试验系统 |
|
|
适用范围 |
瓦斯继电器 |
|
名词解释：
瓦斯继电器（又称气体继电器）是变压器所用的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）
