标题：变压器油箱开裂油压测试系统

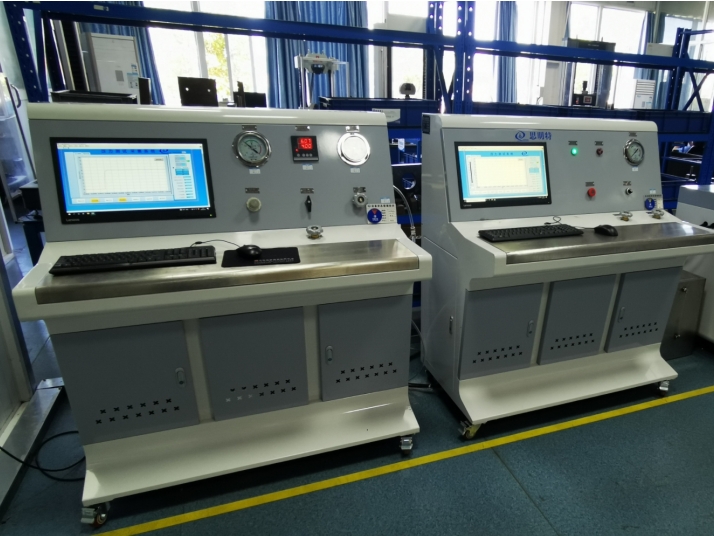

变压器油箱开裂油压测试系统是用于检测变压器油箱 结构强度、密封性及抗压能力 的专用设备，主要用于 出厂试验、型式试验及检修维护，确保油箱在运行或运输过程中不发生渗漏、变形或爆裂。

1. 系统组成
模块    功能说明
液压动力单元    提供稳定可调的油压（0~1MPa），通常采用电动试压泵或气动增压泵。
压力控制系统    包括压力传感器、比例阀、PLC控制，实现 自动升压、保压、泄压。
数据采集系统    实时记录压力、时间、温度等参数，支持曲线分析（如压力衰减率）。
安全防护系统    超压自动泄压阀、紧急停机按钮、防爆隔离罩，确保测试安全。

2. 测试流程
（1）静态油压测试（常规）

准备工作

封闭油箱所有开口（阀门、呼吸器、法兰）。

注入变压器油（符合GB 2536标准），排尽空气。

加压阶段

以 ≤0.01MPa/s 的速率加压至 1.5倍工作压力（如额定0.05MPa → 测试0.075MPa）。

保压阶段

维持压力 30分钟~2小时（依据标准），监测压力波动（允许±2%偏差）。

检漏与判定

肉眼观察焊缝、箱壁是否渗漏。

使用 荧光检漏剂 或 超声波检测仪 定位微裂纹。

泄压与报告

缓慢泄压，记录压力-时间曲线，生成测试报告。

（2）动态油压测试（可选）

模拟短路冲击：通过 快速增压装置（如蓄能器） 在 毫秒级 施加脉冲压力，检测油箱抗瞬时冲击能力。

应变监测：在油箱关键位置贴 应变片，测量形变量（需≤0.1mm）。

3. 关键性能指标
参数    要求
压力范围    0~1MPa（可调，精度±0.5%FS）
保压稳定性    30分钟内压力衰减≤3%
控制方式    手动/自动（PLC+HMI触摸屏）
安全保护    超压自动切断、紧急泄压、硬件互锁
数据输出    支持Excel/PDF报告，含压力曲线、渗漏点标记
4. 典型应用场景

出厂试验：确保新造油箱符合IEC 60076或GB/T 6451标准。

检修维护：排查老旧油箱的潜在裂纹（如运输震动导致的隐性损伤）。

研发验证：优化油箱设计（如加强筋布局、焊接工艺）。

5. 安全注意事项

防爆措施：测试区域禁止明火，油箱周围加装防护罩。

人员培训：操作者需熟悉液压系统及应急流程（如突发泄压）。

环境要求：油温控制在 10~40℃，避免低温导致油液黏度过高。

6. 系统选型建议

小型油箱：选用便携式油压测试仪（如HP-500，最大压力0.6MPa）。

大型电力变压器：需定制 高压力（≥1MPa）+ 大流量 系统，搭配自动化控制。

智能升级：集成AI视觉检测（自动识别裂纹）或物联网（远程监控）。

7. 故障处理与维护

压力无法上升：检查油泵密封性、过滤器是否堵塞。

数据漂移：校准压力传感器，排除电磁干扰。

系统维护：定期更换液压油，清洁油路，检查电气接地。

如需更详细的 系统原理图、操作手册或合规性认证（如CE、CNAS），可进一步提供具体需求！
